理化動態：基于質子交換膜燃料電池測試系統的氣體控制研究
質子交換膜（PEM）燃料電池是一種以“可傳導離子聚合膜”為電解質的新型燃料電池，使電池運行處于高效穩態，且擁有簡潔的水熱管理和節能特點，能夠適應較寬的溫差范圍，廣泛應用于電動汽車、便攜式電源、航空航天等領域。氣體流量精密控制是質子交換膜（PEM）燃料電池技術研究的重點。通過980Pro燃料電池測試系統展開氣體控制研究，探索科學合理的控制策略，進而提升燃料電池單體的電化學性能，具有較高的科研價值。
（1）基于數學建模的仿真研究
通過燃料電池測試系統配套軟件編程，從電化學域、流體力學域以及熱力學動態域對PEM燃料電池進行了精確建模，可建立多參數耦合模型、電流陰/陽極流量模型、加濕/熱管理模型，研究膜電極內各化學組分和電流密度分布情況，比較不同流量、濕度、溫度、氣壓條件下的運行狀態。通過關聯性測輸入/輸出關系，仿真模型與實驗數據的對比，探索技術創新方案。

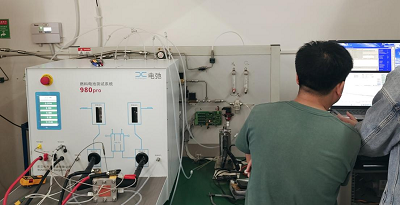

（用戶應用980Pro進行數學建模）

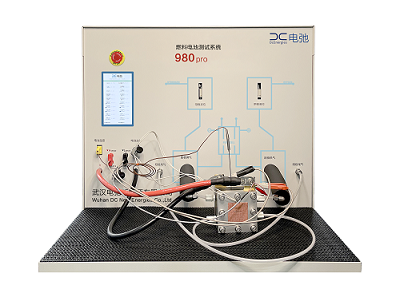

980Pro燃料電池測試系統具備每秒5point快速數據提取速度，勾選式測試條件編輯畫面，便于快速編程建模，重點數據單獨顯示，具備安全邏輯，確保電池測試穩定性。
（2）基于氣體分配的策略探索
燃料電池系統的運行過程是“氣—水—熱—電—力”復雜多物理場共同作用，氣體組分的研究首當其沖。燃料電池系統啟動過程中，向氫氣管路供給高純度氫氣，然后對電堆進行電子負載，避免出現局部欠氣或嚴重的氫氧界面事故。電堆氣體分配影響各單電池燃料氣體供給的充分度，而單電池的擴散層質量傳遞好壞決定反應能夠很好的發生[1]。通過PEM燃料電池測試系統研究“氣體配比”策略，對于探索燃料電池安全效益、節能效益、預期壽命具有重要意義。

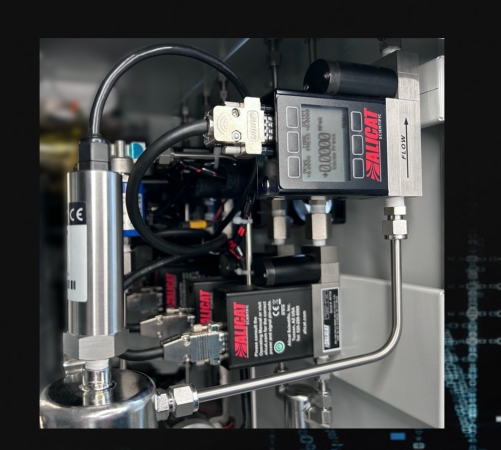

（980Pro氣體配比模塊）
980Pro燃料電池測試系統可應用于混合氣體動態配比（0-100%），預置98種可選氣體，采用NIST可溯源校準證書的氣體流量計。不同的氣體介質下進行切換，以全面評估燃料電池的性能和工作狀態。這些優勢將有助于促進燃料電池技術的發展和應用。
（3）基于氣體控制的安全系統
燃料電池系統包括“氫氣供應、氧氣供應及氮氣供應”三大氣體供應模塊?；跉怏w控制的安全系統也是研究的重點。氮氣吹掃是一個重要的過程。氮氣具有較強的惰性優勢，不會與底層物質發生反應，吹掃過程確保陰極、陽極不會有液態水存在。
980Pro燃料電池測試系統具備“氮氣吹掃”功能，內置硬件船游氫氣傳感器，可在軟件上設置報警值（最大可設40000 ppm），預設PID自動調節功能，可穩定控制氣體壓力、溫度。
參考文獻
1、《PEM燃料電池氣體分配、質量傳遞與電化學模型及應用》 武漢理工大學 艾勇誠
