RTK CSTR 全自動厭氧發酵反應系統
多參數全自動全混式厭氧發酵反應系統（RTK-CSTR）
微生物厭氧發酵是一個復雜的多步驟過程，以微生物厭氧發酵產甲烷為例，涉及水解、酸化、產乙酸、產甲烷四個階段，每個階段又包含多個反應。目前人們對微生物厭氧發酵的作用及規律并未完全了解，監控和調節厭氧過程中的多參數對于了解其機理和維持其運行穩定性具有重要的意義。

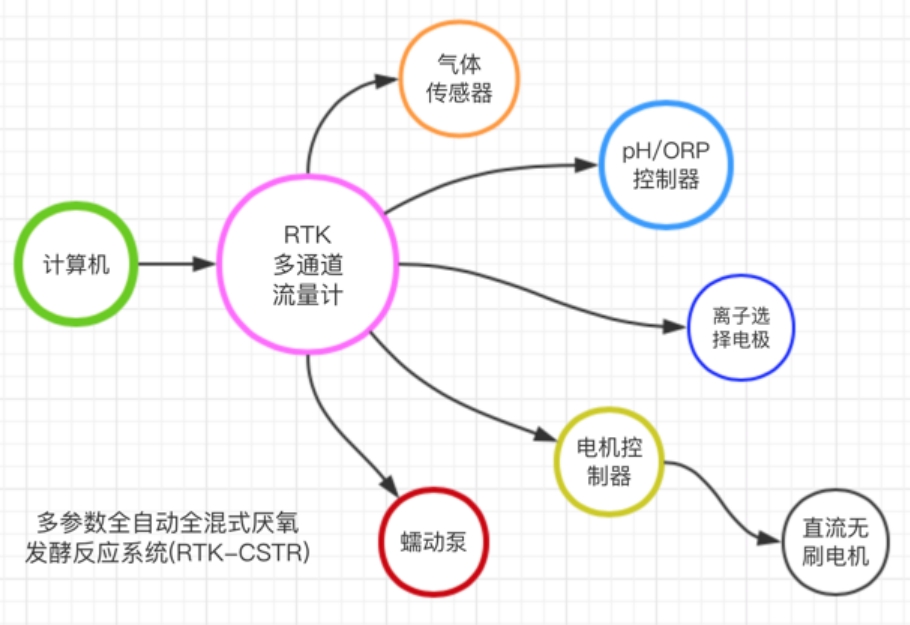

RTK-CSTR全自動厭氧發酵反應過程控制及多參數數據分析系統?？梢酝瑫r控制6組全自動厭氧反應裝置，每組裝置由全混式厭氧反應器（CSTR）、單通道氣體流量計、pH/ORP控制器、離子選擇電極、泡沫感應器、蠕動泵和攪拌電機等部件組成。該系統能實時在線顯示多參數如反應溫度、pH值、ORP值、特定離子濃度，并能對這些參數進行自動化控制如自動加酸堿調節pH值，自動加氧化還原劑調節ORP值，自動加消泡劑進行消泡，自動控制機械攪拌的工作模式如轉速、方向、連續或間歇時間等。同時實時在線顯示厭氧發酵過程產生的沼氣或甲烷氣體體積或流量并自動換算成標況體積，對數據進行記錄和存儲。
1、技術參數：
CSTR反應器容積：1-20 L；
CSTR反應器材質：不銹鋼或高硼硅玻璃；
溫度范圍：室溫+5—100℃，精度：0.1℃；
pH范圍：0-14，精度0.01；
ORP范圍：-1000-1000 mV，精度1 mV；
電機攪拌：0-100 rpm；
氣體流量計測量范圍：1 mL—50 L/d，精度0.1 mL；
離子測試：可以選配氯離子、鈉離子、氟離子、硝酸根離子電極測試相應離子濃度。
特殊氣體在線測試：可以選配特定氣體傳感器如硫化氫、氮氧化物、氨氣傳感器，在線測試厭氧發酵過程產生的氣體濃度和產量。
2、基本功能：
（1）CSTR反應器：法蘭密封方式，確保厭氧環境。另設有進料口，出料口，溢流口，進氣口，出氣口，壓力表，各類探頭插口；高硼硅玻璃便于觀察反應器內物料，如果選用不銹鋼，設有透明觀察窗供用戶觀察反應器內物料；
（2）機械攪拌：配備無刷電機，使用壽命長，攪拌力矩大，可對反應物料進行充分的攪拌，有利于傳質和傳熱均勻。自動控制攪拌轉速、方向和連續或間歇時間?？啥ㄖ茢嚢钘U，對于不同物料選擇不同的攪拌桿如漿式攪拌槳、框式攪拌槳、錨式攪拌槳等。
（3）pH值實時測試及調控：采用高精度耐腐蝕、耐污染的在線式pH計實時測量反應器內pH值，并反饋給控制系統，通過蠕動泵加酸或加堿調節pH值，尤其適合對反應pH值要求苛刻的過程，比如避免厭氧發酵酸化現象或其它抑制現象發生。
（4）ORP值實時測試及調控：采用高精度耐腐蝕、耐污染的在線式ORP計實時測量反應器內ORP值，ORP是厭氧發酵過程一個重要的評估參數，對于系統穩定性至關重要?？刂葡到y(tǒng)通過蠕動泵加氧化劑或還原劑調節ORP值，有利于保持系統運行穩定性。
（5）感應器及消泡：雖然反應器設有溢流口，但是某些物料厭氧發酵時，會產生大量的泡沫，這些泡沫無法通過溢流口順利排放，還可能會堵住反應器氣口。因此，配備感應器感應泡沫并及時反饋給控制系統，并通過蠕動泵加消泡劑消泡，有利于保持系統運行穩定性。
（6）離子濃度在線測試：配備各類離子選擇電極，如氯離子、鈉離子、銨根離子、硝酸根離子等對反應器內離子濃度進行實時在線測試，有利于綜合分析系統運行情況。
（7）溫度測試：厭氧反應一般分為低溫、中溫和高溫反應，溫度對于反應過程和動力學研究至關重要，實時在線顯示溫度與其它參數的對應關系，有利于綜合分析系統運行情況。
（8）氣體體積和速率測試：厭氧發酵過程會產生一些氣體如沼氣/甲烷或者氫氣等，氣體的體積或速率是分析系統運行情況的重要指標，通過配備的氣體流量計可以實時在線測試產氣速率和累計體積，流量計內置溫度和壓力傳感器，實時將測量體積換算成標況體積。
（9）特殊氣體濃度測試：可以選配特定氣體傳感器如硫化氫、氮氧化物、氨氣傳感器，在線測試厭氧發酵過程產生的氣體濃度。
